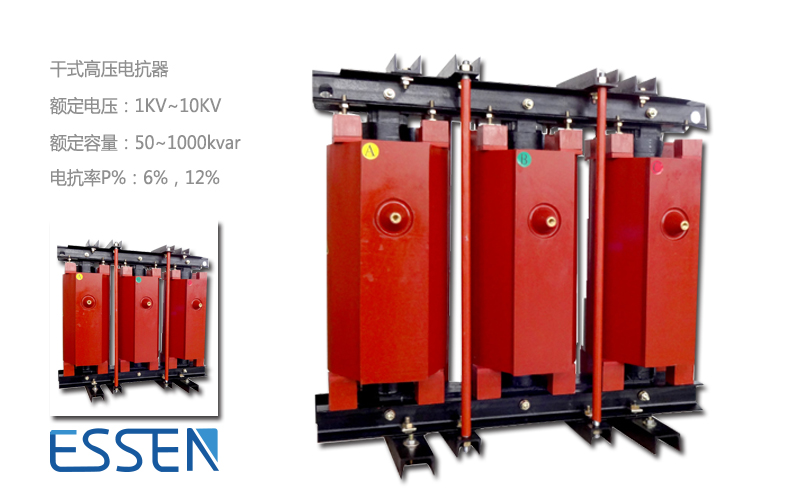

ESI系列高压电抗器

一、技术特点

1、高压串联电抗器为多段间隙铁芯纯干式结构，线圈经环氧树脂浇注而成，具有阻燃、免维护、机械强度高、抗短路重启能力强、绝缘强度好、局部放电量小、使用寿命长等优点；

2、铁芯制造采用了干式电抗器到制造技术、震动小、噪音低漏磁少，对环境的电磁干扰小；

3、产品的整体结构紧凑，安装尺寸小，占用空间小；

二、主要技术参数

标准	技术参数
额定电压和频率	Un=1KV~10KV 50Hz/60Hz
额定容量	50~1000kvar
电抗率P%	6%，12%
过电流能力	1.3In
海拔高度	≤1000m（海平面以上）
环境温度范围	-40/D
相对湿度	90%
绝缘等级	F级
容量误差	±3%
防护等级	IP00
噪声	≤45dB
线圈材料类型	铜
标准	IEC-6076， IEC60289

三、电抗器选型表

型号	电容容量 kvar	外形尺寸				安装尺寸
型号	电容容量 kvar	L	D	H	W	B	I	Φ
ESI6-50-6	50	700	360	500	230	440	260	13
ESI6 -100-6	100	730	360	560	230	460	260	13
ESI6 -150-6	150	760	380	600	240	480	280	13
ESI6-200-6	200	760	380	660	240	480	280	13
ESI6-300-6	300	805	390	680	255	510	290	13
ESI6-400-6	400	820	400	700	260	520	300	13
ESI6-500-6	500	850	410	720	270	540	310	13
ESI6-600-6	600	880	410	800	280	560	310	13
ESI6-700-6	700	910	420	820	290	580	320	13
ESI6-800-6	800	910	420	870	290	580	320	15
ESI6-900-6	900	940	430	880	300	600	330	15
ESI6-1000-6	1000	940	430	930	300	600	330	15
ESI6-1200-6	1200	970	440	1000	310	620	340	18
ESI6-1500-6	1500	1020	450	1070	320	640	350	18
ESI10-50-6	50	700	360	500	230	440	260	13
ESI10-100-6	100	730	360	560	230	460	260	13
ESI10-150-6	150	760	380	600	240	480	280	13
ESI10-200-6	200	760	380	660	240	480	280	13
ESI10-300-6	300	805	390	680	255	510	290	13
ESI10-400-6	400	820	400	700	260	520	300	13
ESI10-500-6	500	850	410	720	270	540	310	13
ESI10-600-6	600	880	410	800	280	560	310	13
ESI10-700-6	700	910	420	820	290	580	320	13
ESI10-800-6	800	910	420	870	290	580	320	15
ESI10-900-6	900	940	430	880	300	600	330	15
ESI10-1000-6	1000	940	430	930	300	600	330	15
ESI10-1200-6	1200	970	440	1000	310	620	340	18
ESI10-1500-6	1500	1020	450	1070	320	640	350	18

备注：上述电抗器选型为6KV、10KV系统下电抗率6%的选型，需要电抗率为12%的选型另配。
